Diagramas horários do movimento uniforme

Os diagramas horários do movimento uniforme representam graficamente como a posição de um objeto muda com o tempo quando se move com velocidade constante. São ferramentas poderosas para visualizar e analisar o deslocamento de objetos em movimento retilíneo.

DIAGRAMAS POSIÇÃO X TEMPO

Teremos duas possibilidades: movimento progressivo e movimento retrógrado.

Vamos supor, para ambas situações, que os móveis partem de uma mesma posição inicial S₀ e que possuem o mesmo módulo de velocidade v.

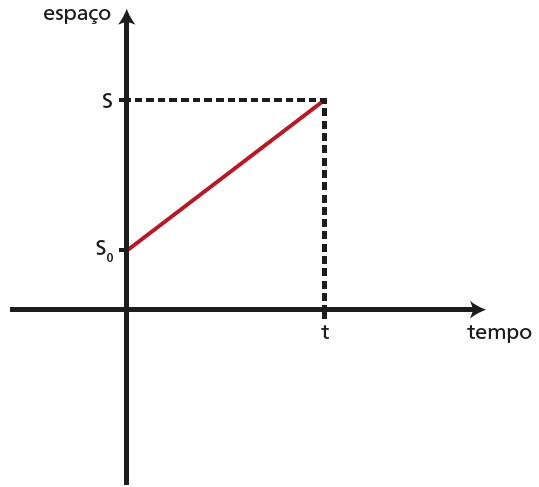

MOVIMENTO PROGRESSIVO

Vamos olhar para equação horária do movimento uniforme

S = S₀ + v · t

Como no movimento progressivo v > 0 teremos que o gráfico será uma função afim crescente.

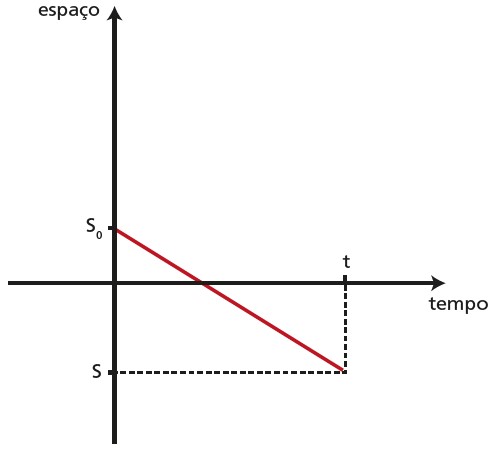

MOVIMENTO RETRÓGRADO

Vamos olhar para equação horária do movimento uniforme novamente.

S = S₀ + v · t

Como no movimento retrógrado v < 0 teremos que o gráfico será uma função afim decrescente.

Diagramas velocidade × tempo

Como, ao longo do tempo, a velocidade é constante no movimento uniforme teremos o movimento progressivo onde v > 0 e o movimento retrógrado onde v < 0.

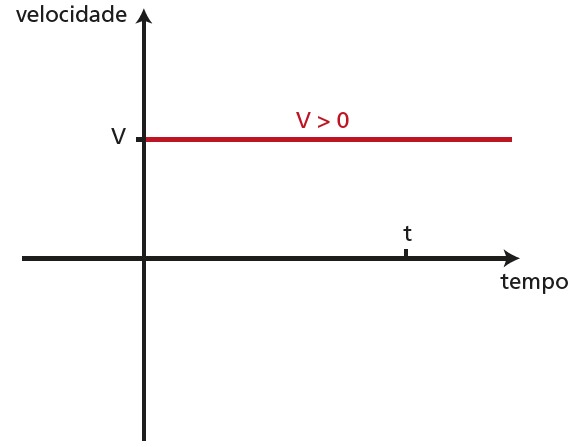

Movimento progressivo

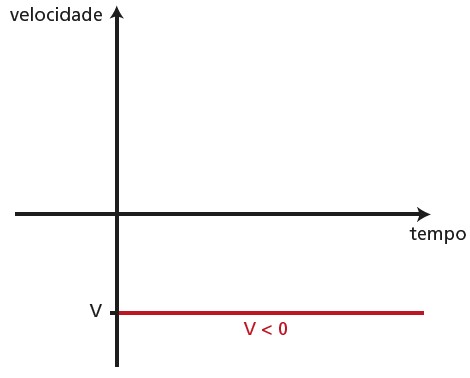

Movimento retrógrado
