Classificação das projeções cartográficas

CLASSIFICAÇÃO DAS PROJEÇÕES CARTOGRÁFICAS

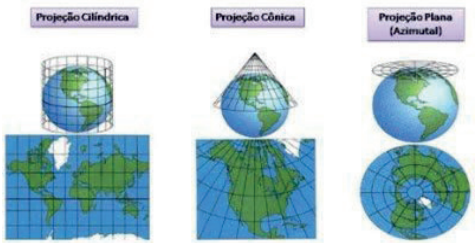

Quanto ao Método da Projeção: Geométrica ou Analítica.
Quanto a Superfície da Projeção: Plana, Cônica, Cilíndrica ou Poli-superficial.
Quanto a Propriedade: Equidistante, Conforme, Equivalente ou Afilática.
Quanto ao Tipo de contato e Referência: Tangente ou Secante.

Fonte: Geoaplicada.com – Atlas Geográfico Escolar-MEC.

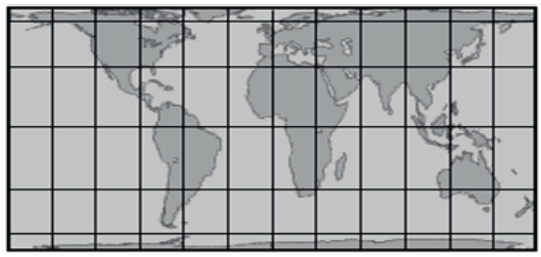

PROJEÇÃO CILÍNDRICA

As projeções cilíndricas são as mais utilizadas atualmente como a do geógrafo, cartógrafo e matemático Gerhard Kremer, sobrenome latino Gerardus Mercator Rupelmundanus, que nasceu no território que atualmente está localizada a Bélgica-Holanda em 1512, no continente europeu, no período marcado pelo Renascimento, representou, desenvolveu e revolucionou a denominada nova cartografia em 1569, representou o globo terrestre em uma folha de papel, um retângulo plano.

Na época da chamada expansão marítima e comercial europeia, quando partiam várias embarcações do continente europeu, principalmente para os continentes americano, africano e asiático. Essa projeção cartográfica foi denominada de “Projeção cilíndrica de mercator”, denominado por ele de “Nova et aucta orbis terrae descriptio ad usum navigantium emendate accommodata”. Apesar das diversas críticas crescentes nas últimas décadas, ainda é uma das projeções cartográficas mais utilizadas em todo o mundo em relação das localizações, como as coordenadas geográficas.

Fonte: Geoaplicada.com- Atlas Geográfico Escolar-MEC.

Utilizava na época a orientação através das coordenadas geográficas, Mercator foi o fundador da denominada cartografia moderna, com uma visão eurocêntrica do Planeta Terra, isto é, centrando o continente europeu no planisfério terrestre. Nesta projeção cartográfica os meridianos e os paralelos são linhas retas que se cortam em ângulos retos, todos com 90’00’’ graus.

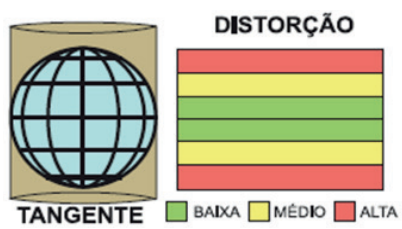

Corresponde a um cilindro onde as regiões polares aparecem muito exageradas em relação às deformações ou distorções, se comparada com as latitudes baixas. Ao ser desenrolado, a projeção cilindra apresentará várias distorções, com pequenas deformações ou distorções nas latitudes baixas e com grandes deformações ou distorções nas latitudes altas, com isso as regiões polares aparecem muito exageradas ou são eliminadas.

Fonte: Atlas Geográfico Escolar-MEC.

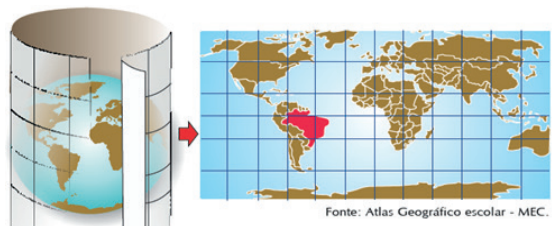

A representação cilíndrica foi obtida com a projeção da superfície terrestre, em um plano, com cruzamento entre os paralelos e os meridianos, sobre um cilindro em que a projeção cartografada será representada no plano.

Ao ser desenrolado, o plano apresentará sobre uma superfície todas as informações que para ele foram transferidas. Esse tipo de projeção cartográfica representa com menos distorções as baixas latitudes, próximo ao equador terrestre e grandes distorções nas latitudes mais altas, próximo aos polos terrestres.

Fonte: Atlas Geográfico Escolar-Mapa-múndi político-MEC

PROJEÇÃO CILÍNDRICA CONFORME

Conserva a forma dos continentes, mas distorce as áreas, como é o caso da primeira projeção elaborada por Mercator. Essa distorção, que cresce conforme aumenta a latitude, acaba resultando em grandes deformações, mantendo o contorno dos continentes quase corretamente, mas provocando distorções nas dimensões territoriais. Como a Groenlândia, por exemplo, que aparece no mapa com quase perfeita, no mapa de Mercator, mas com uma extensão territorial maior, no sentido leste e oeste, em relação ao território brasileiro por exemplo.

Fonte: Adaptado de Oswald Freyer Eimbeke-Atlas Geográfico Escolar-MEC.

PROJEÇÃO CILÍNDRICA EQUIVALENTE

Ao representar a projeção de Mercator de ser um instrumento dos países mais desenvolvidos, do hemisfério norte, dos colonizadores, em relação às nações menos desenvolvidas, do hemisfério sul, o alemão Arno Peters apresentou, em 1973, seu modelo de projeção. Distorcendo os contornos dos continentes, mas mantendo as dimensões, as extensões territoriais.

Com o objetivo de aperfeiçoar as diversas deformações ou distorções da projeção cilíndrica de Mercator nas superfícies, principalmente das regiões de altas latitudes, Arthur H. Robinson desenvolveu uma projeção cartográfica denominada de projeção de Mollweide, em 1963.

Fonte: Geoaplicada.com-Atlas Geográfico escolar Fonte-MEC.

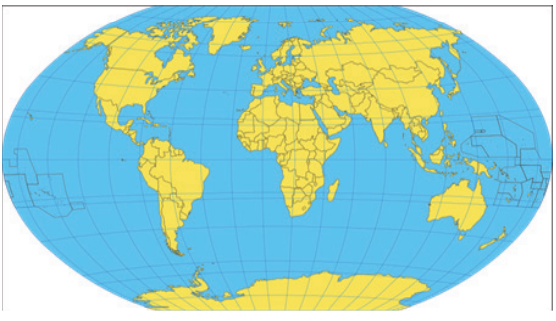

Na projeção cartográfica de Arthur Robinson, os meridianos são colocados em linhas curvas, em forma de elipses que se aproximam quanto mais se afastam da linha do equador terrestre. Trata-se de uma projeção cartográfica afilática, isto é, distorcendo as áreas e as formas, mas sem grandes exageros com as projeções cartográficas de Mercator e Peter. Essa projeção cartográfica é bastante utilizada atualmente nos atlas geográficos.

ARNO GALL-PETERS

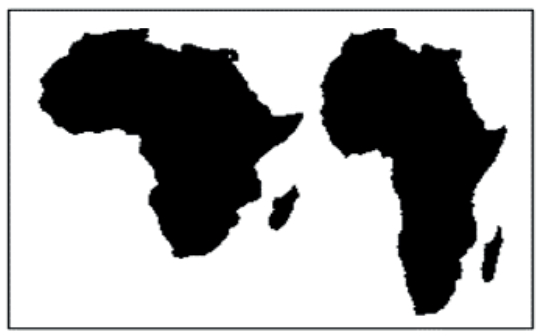

A Projeção cilíndrica equivalente de Arno Gall-Peters é um tipo de projeção cartográfica cilíndrica equivalente que reflete corretamente as dimensões das áreas dos continentes, mas provocam distorções ou deformações nas formas dos países e continentes. Essa projeção cartográfica alterou as formas dos continentes para manter as suas proporções, mantendo a área proporcional, próxima do tamanho real, ficando evidente no continente africano, no centro do planisfério e valorizando os países menos desenvolvidos.

A projeção cartográfica de Peters surgiu em 1973, ele considerava que os mapas eram uma das manifestações simbólicas da submissão dos países menos desenvolvidos ou periféricos, devido às implicações políticas e geopolíticas de suas características na relação de dominação direta dos países mais desenvolvidos ou centrais. Arno Peters combateu a imagem de superioridade dos países do hemisfério norte representado nos planisférios derivados da projeção de Mercator. Seu pressuposto de que todos os países deveriam ser retratados no mapa mundo de forma fiel a sua área, dando destaque os países menos desenvolvidos ou periféricos.

Fonte: Atlas Geográfico escolar-MEC

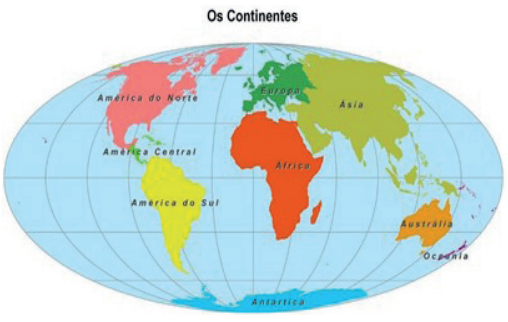

PROJEÇÃO DE MOLLWEIDE

Na projeção Mollweide, os paralelos são linhas retas concêntricas e os meridianos com linhas curvas de polo a polo. Sua área é proporcional à da esfera terrestre, isto é, representando o globo terrestre, a forma elíptica ou eclíptica do planeta Terra. As zonas centrais, da superfície terrestre são representadas com o máximo de exatidão, tanto em área como em configuração, mas as extremidades apresentam grandes distorções.

Fonte: Atlas Geográfico escolar-MEC

PROJEÇÃO DE GOODE

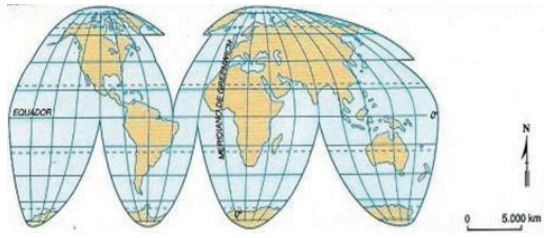

A projeção cartográfica de Goode modifica a de mollweide, uma projeção descontínua, pois tenta eliminar partes das regiões oceânicas do Planeta Terra. Essa projeção cartográfica coloca o meridiano principal de Greenwich, como central correspondendo os outros meridianos quase centrais nos continentes para lograr e dá uma maior exatidão de cada um.

Fonte: Atlas Geográfico escolar-MEC. Projeção de Goode

PROJEÇÃO DE HOLZEL

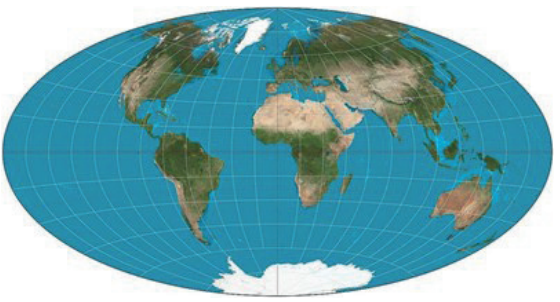

A Projeção cartográfica de Holzel equivalente, representa o contorno elipsoidal e faz uma referência à forma aproximada do planeta Terra, com um ligeiro achatamento nos polos norte e sul.

Fonte: Atlas Geográfico escolar-MEC. Projeção de Holze

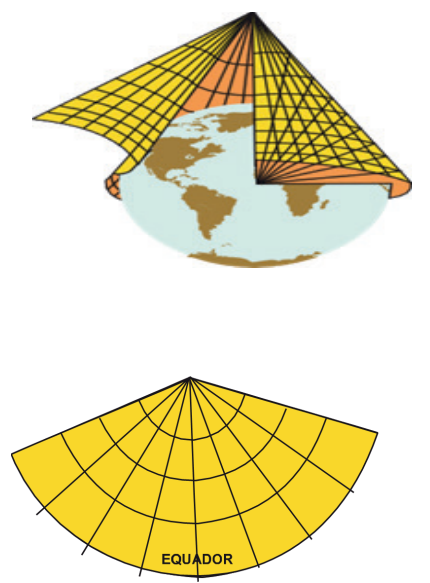

PROJEÇÃO CÔNICA

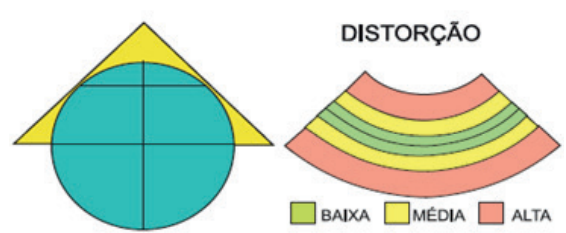

As projeções cônicas são representações feitas como se um cone envolvesse um hemisfério do planeta Terra e depois fosse planificado. Essas projeções são utilizadas para representar nos mapas as latitudes médias, pois nessa região a distorção é menor.

Fonte: Geoaplicada.com-Atlas Geográfico Escolar – MEC. Cônica simples.

As projeções cônicas são mais utilizadas para representar as latitudes médias, isto é, mais precisamente as regiões temperadas do globo terrestre, principalmente do hemisfério norte, devido à quantidade de países existentes nessa região. O hemisfério norte tem uma maior massa continental em relação ao hemisfério sul, com uma maior massa oceânica.

Nessas regiões as distorções ou deformações são pequenas, mas em compensação na região polar e equatorial, as distorções são maiores.

Alguns exemplos de projeções cônicas:

Projeção cônica simples.
Projeção conforme de Lambert.
Projeção cônica múltipla.

Fonte: Geoaplicada.com Atlas Geográfico escolar – MEC.

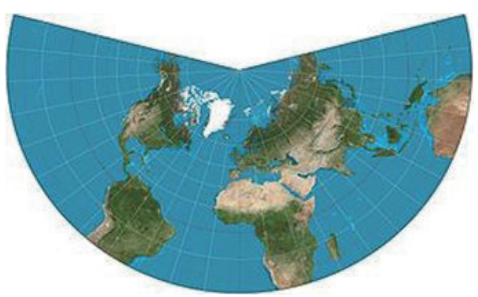

As linhas imaginárias, os meridianos e paralelos geográficos são projetados em um cone tangente ou secante, à superfície de referência do Planeta Terra, formando círculos concêntricos, passando essas informações da superfície terrestre, para um cone em um plano, que está em contato com o globo terrestre, entre o trópico de câncer ou capricórnio e o círculo polar ártico ou antártico, conforme o hemisfério representado no plano.

Fonte: Atlas Geográfico Escolar – MEC. Projeção conforme de Lambert.

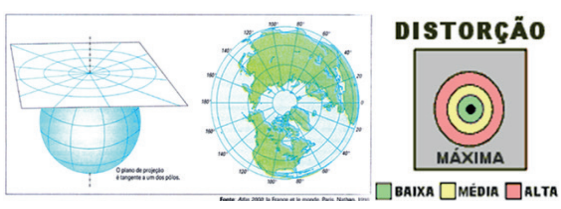

PROJEÇÃO PLANA, AZIMUTAL OU EQUIDISTANTE

Esse tipo de projeção cartográfica denominada de plana, azimutal ou equidistante para alguns autores conhecida com zenitais, tem um ponto de vista central, mas deformam áreas distantes desse ponto. As regiões preferidas do globo terrestre para serem representadas, são as polares.

Fonte: Geoaplicada.com- Atlas Geográfico escolar – MEC.

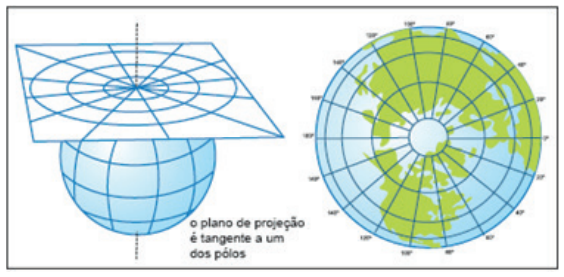

A projeção plana é construída sobre um plano tangente a um ponto qualquer da superfície terrestre, este ponto ocupa sempre o centro do mapa, provocando distorções ou deformações, quando vai se afastando da região central.

A projeção plana azimutal representa as regiões polares, aumentando as distorções conforme se aproxima do Equador Terrestre, podendo ser:

Projeção ortográfica.
Projeção estereográfica.
Projeção gnomónica.
Projeção azimutal.

Fonte: Geoaplicada.com- Atlas Geográfico escolar – MEC.

Essa projeção é utilizada, em geral, para representar as regiões polares. Pois nas outras projeções cartográficas fica basicamente impossível a representação dos polos e suas proximidades ou para localizar um país na posição central do mapa a ser desenvolvido. O emblema da ONU, Organização das Nações Unidas é uma projeção plana, azimutal ou equidistante. O termo equidistante significa ter a mesma distância ou igual distância, consequentemente juntando o termo equi mais a relação de distante.

Fonte: Organização das Nações Unidas-ONU

No ano de 1945 foi criada a ONU, Organização das Nações Unidas, uma organização internacional com sede em Nova Iorque. Com objetivo de promover a paz mundial, promovendo o direito internacional, o desenvolvimento social e econômico, e os direitos humanos; a organização serviu também para legitimar a nova ordem geopolítica internacional que se esboçava a partir de então. O símbolo da ONU foi elaborado a partir de uma projeção cartográfica plana, representando erroneamente os dois hemisférios, norte e sul, de forma a destacar o novo contexto geopolítico que se consolidava a partir da segunda Guerra Mundial, período denominado como “Guerra Fria”, quando despontaram duas superpotências, os Estados Unidos liderando a OTAN, Organização do Tratado do Atlântico Norte e a antiga União Soviética, liderando o Pacto de Varsóvia.

PROJEÇÃO ANAMÓRFICA

O termo anamorfose tem origem no vocábulo grego “anamórphosis”, que significa um novo formato, sendo utilizado em diversos setores de conhecimento com a matemática, geografia e a biologia. Na cartografia, ela é utilizada para representar diretamente um elemento fundamental na produção dos mapas. Produzindo alterações nos tamanhos dos territórios representados, segundo a variável que se deseja destacar no mapa.

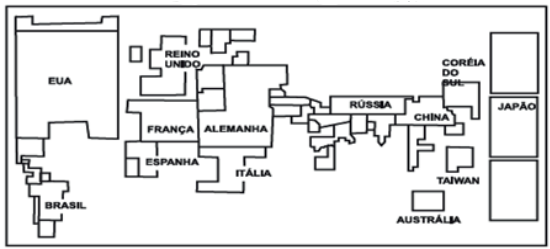

PRODUTO INTERNO BRUTO MUNDIAL

Fonte: IBGE-PNUD

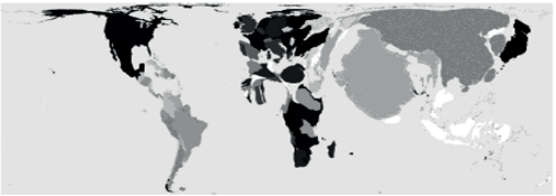

Um mapa anamórfico mostra nas proporções dos seus territórios representados dados como; a quantidade de população absoluta, o produto interno bruto, as taxas de exportação e importação, taxas de natalidade e mortalidade etc. Tornando a massa continental dos países maiores ou menores em consequência dessas informações.

POPULAÇÃO ABSOLUTA DO MUNDO (2010)

Fonte: http://www.sasi.group.shef.ac.uk/worldmapper/index.html

NOVAS TECNOLOGIAS

Atualmente a cartografia utiliza meios mais modernos de confecção de mapas, como as fotografias aéreas, imagens de satélites, drones, sensoriamento remoto e a informática, com a ajuda de computadores que auxilia na precisão dos cálculos, inclusive alguns desses mapas estão sendo utilizados e disponibilizados no Google. Esses mapas representam com o máximo de detalhes da superfície terrestre, além de diversas informações.
